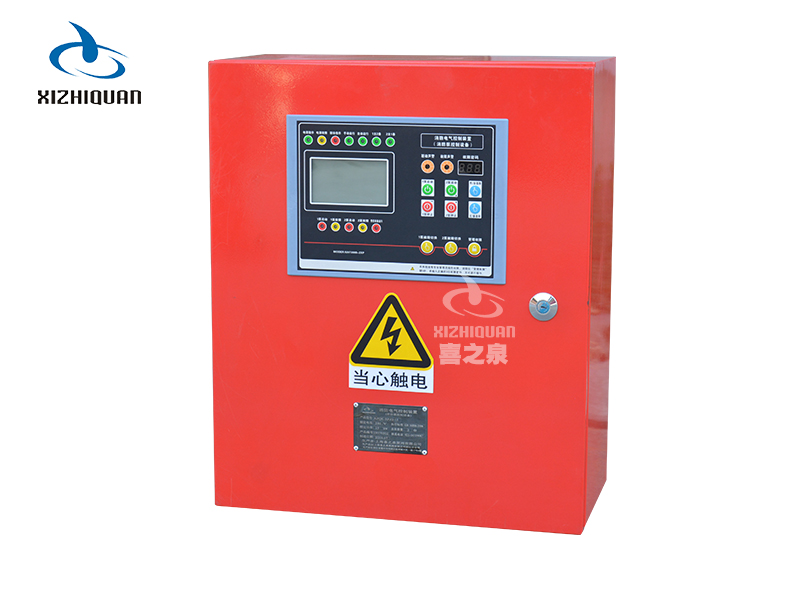

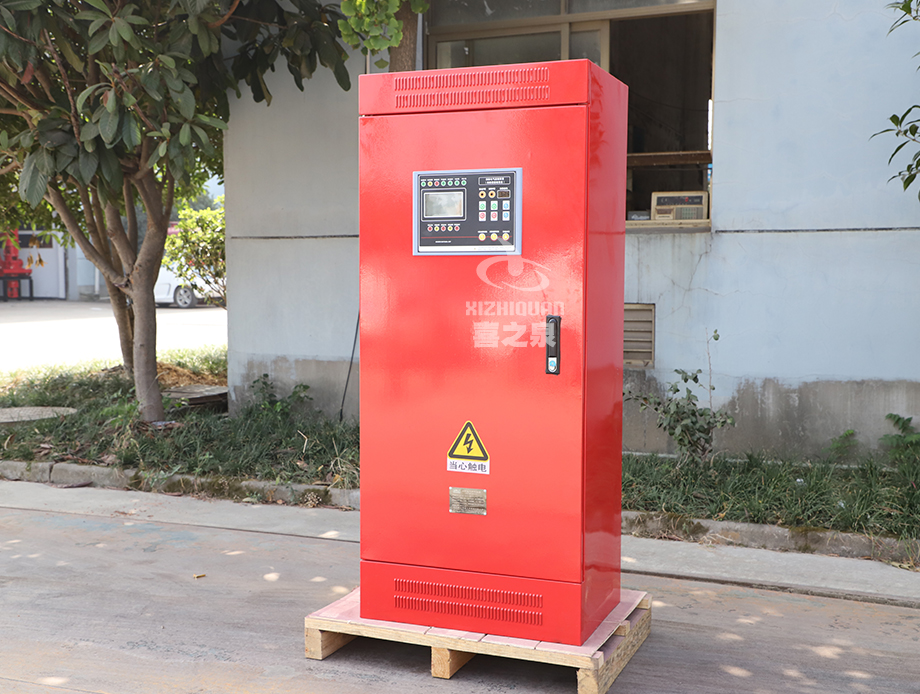

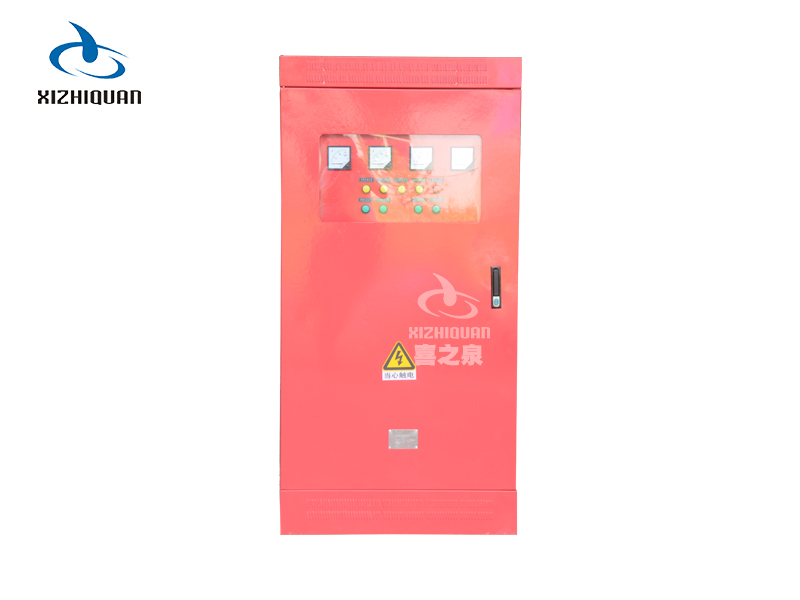

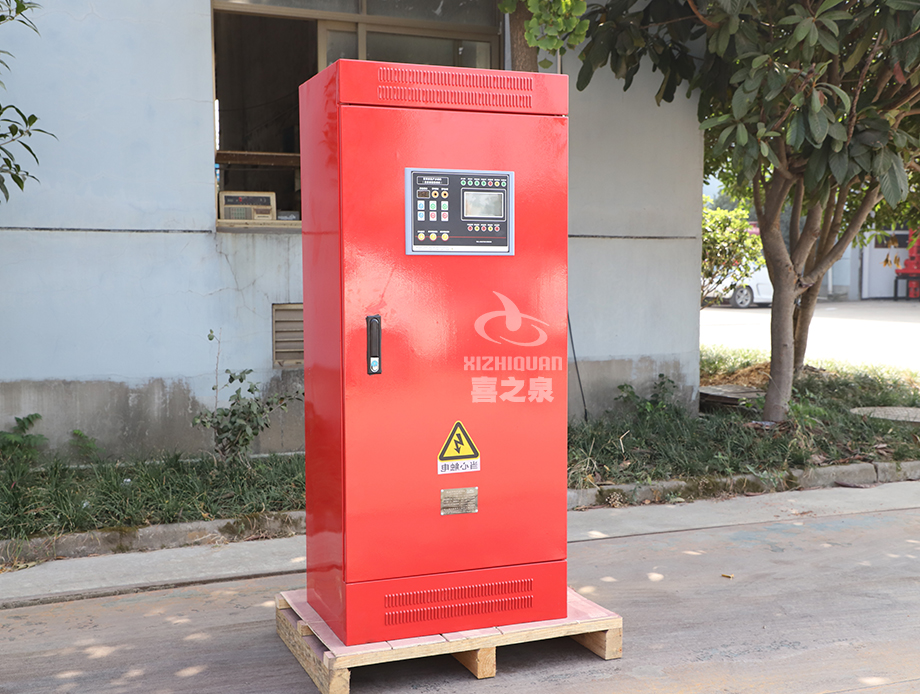

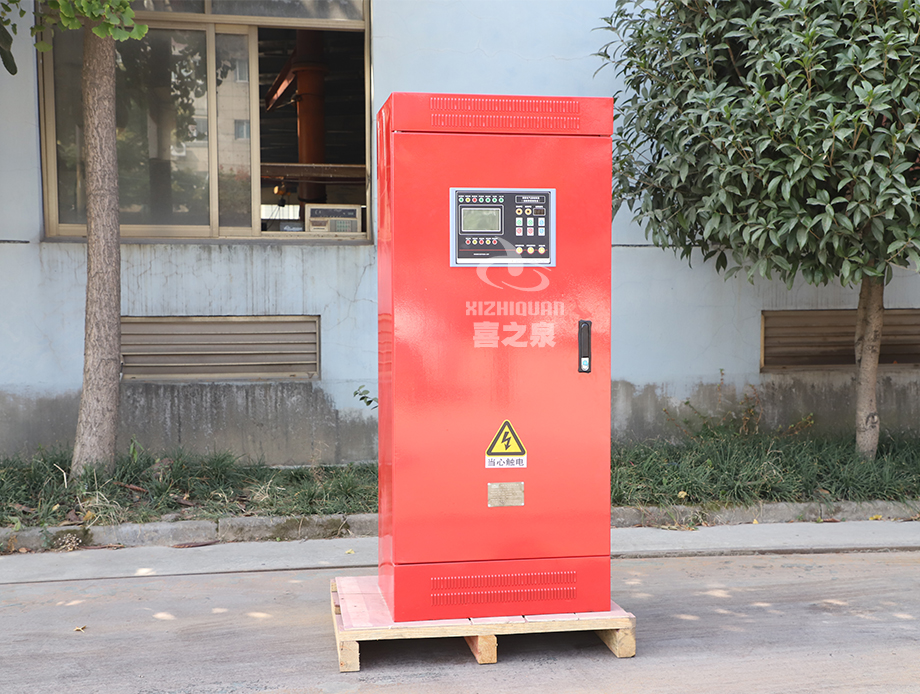

【 產 品 概 述 】

　  消防控制柜裝置為一用一備相互切換設備，具有手動和自動控制方式，并能接收消防聯動信號

    在任何工作狀態下手動控制優先，具有電源缺相、錯相聲光報警和輸出過載、短路 、缺相、三相不平衡等保護功能

    還配有浪涌保護功能消防控制柜、巡檢柜和穩壓柜還具有運行記錄和故障記錄功能!CCCF控制柜經過檢測 17項高強度試驗，適應各種環境使用!

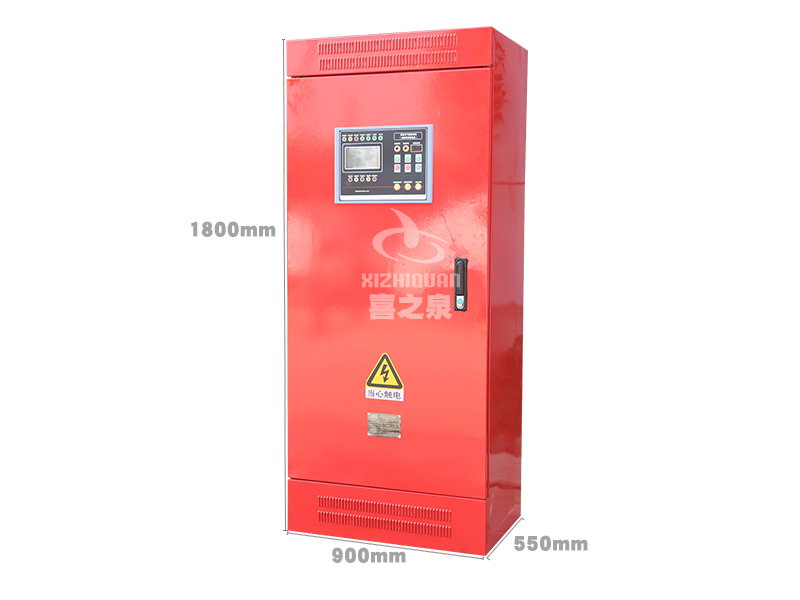

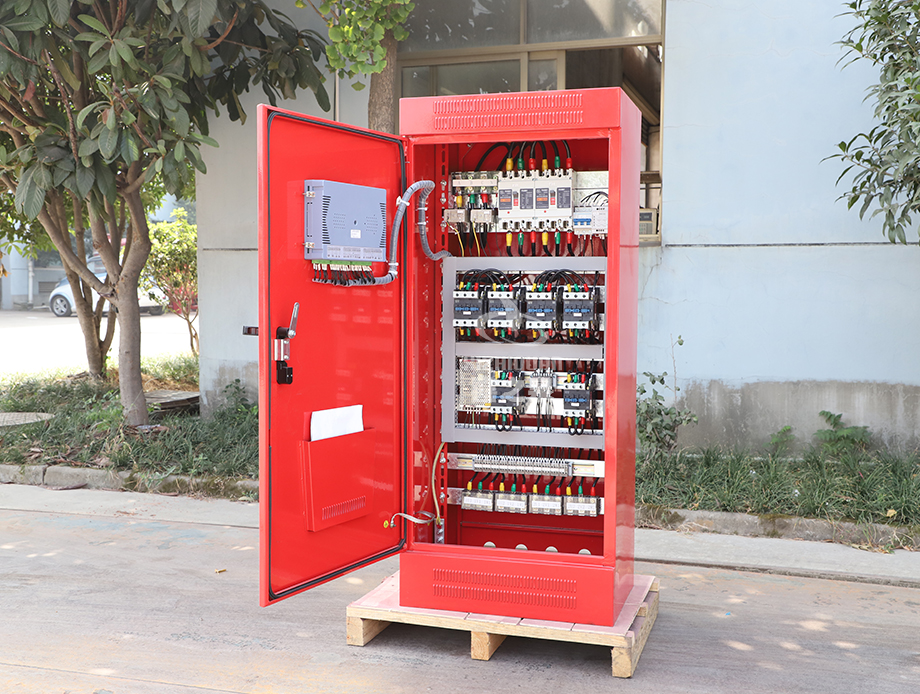

【 產 品 結 構 】

【 產 品 特 點 】

　　星三角啟動控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。

　　1、具備過流、過壓、欠壓、缺相保護及事故報警功能

　　2、品質 ：精心國際、國內 電器元件及優質標準柜體，精心設計，精工制作。

　　3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。

　　4、控制方式：

　　    (1)、液位控制：以液位的變化為控制目標;

　　    (2)、壓力控制：以壓力變化為控制目標;

　　5、消防控制柜切換方式：

　　    (1)、手動切換;

　　    (2)、自動交替切換;

　　    (3)、定時自動切換。

　　6、消防控制柜啟動方式：星-三角降壓啟動：啟動時電機定子繞組接為“Y"形以減少每相繞組所承受的電壓和電流，運行時電機定子繞組還原為“△”形。

　　7、消防控制柜起動性能：

　　   (1)、起動電機時是為Y接法，這時電動機錠子繞組所受的電壓在起動已降低到額定電壓的57.7%,此時的起動電流只是電動機額定電流的
1/3。起動后轉速增至額定轉速80%時，轉換成“△”形接法運行，轉換時間由時間繼電器進行整定。

　　   (2)、本產品為間斷長期工作制，也可反復短時工作，在反復短時工作，可頻繁操作每小時不大于30次。二次連續起動時間間隔不小于2分鐘。



【 工 作 原 理 】

　1、消防控制柜控制模式

　　(1)一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式(即兩臺泵同時用)，請訂貨時詳細說明;

　　(2)二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵，即變?yōu)?ldquo;一用一備”如果用戶要求增加“三用”工作模式(三臺泵可同時用)請訂貨時詳細說明;


　2、消防控制柜控制方式

　　(1)“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止;

　　(2)“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣;

　　(3)“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等;()“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等;
